印度尼西亞分纖箱（印尼分纖箱）使用場景及安裝方式

【概要描述】印度尼西亞分纖箱簡稱（印尼分纖箱）應用于FTTH接入系統中的終端接入環節中，特別適用于室外壁掛式或抱箍式條件下使用。上行連接配線光纜（Distribution Cable)，下行連接入戶光纜（dro Cable)，既具有傳統光纜分纖箱的熔接、分光和配線功能，又能與iField智能施工工具及ODN網管配合使用，實現iODN的智能光纖管理和智能施工指導。

分類：新聞資訊
作者：
來源：
發布時間：2021-03-24 08:45
訪問量：

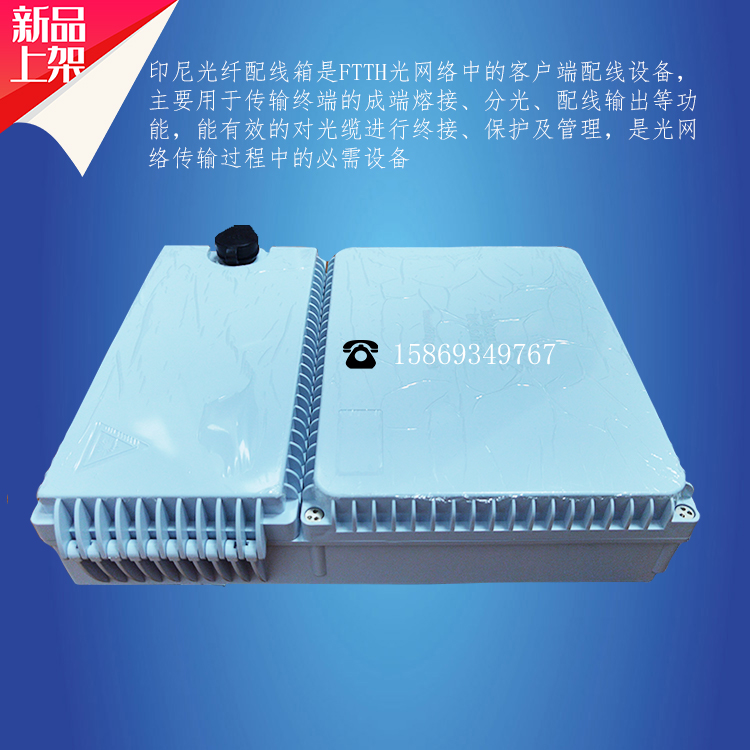

印尼光纖配線箱是FTTH光網絡中的客戶端配線設備，主要用于光傳輸終端的成端熔接、分光、配線輸出等功能，能有效的對光纜進行終接、保護及管理，是光網絡傳輸過程中的必需設備。可當成分線箱來使用，多可裝24　個SC適配器，也可當成光分路器箱來使用（使用微形模塊式光分路器）。為室外結構，具有防沖擊和防水功能，防護等級為IP68，多可有二根光纜輸入出口（光纜大線徑為15mm）和24根光纜（皮線光纜）輸出口，可墻掛或抱桿安裝，安裝及為簡單，內部適配器的安裝為插入式安裝，無需另外的特殊工具，插入就可及為簡單。結構內部翻板正面和反面為儲存線纜、熔接和配線空間，如有需要微形模塊式光分路器可放在翻板正面或反面。

主要特點：

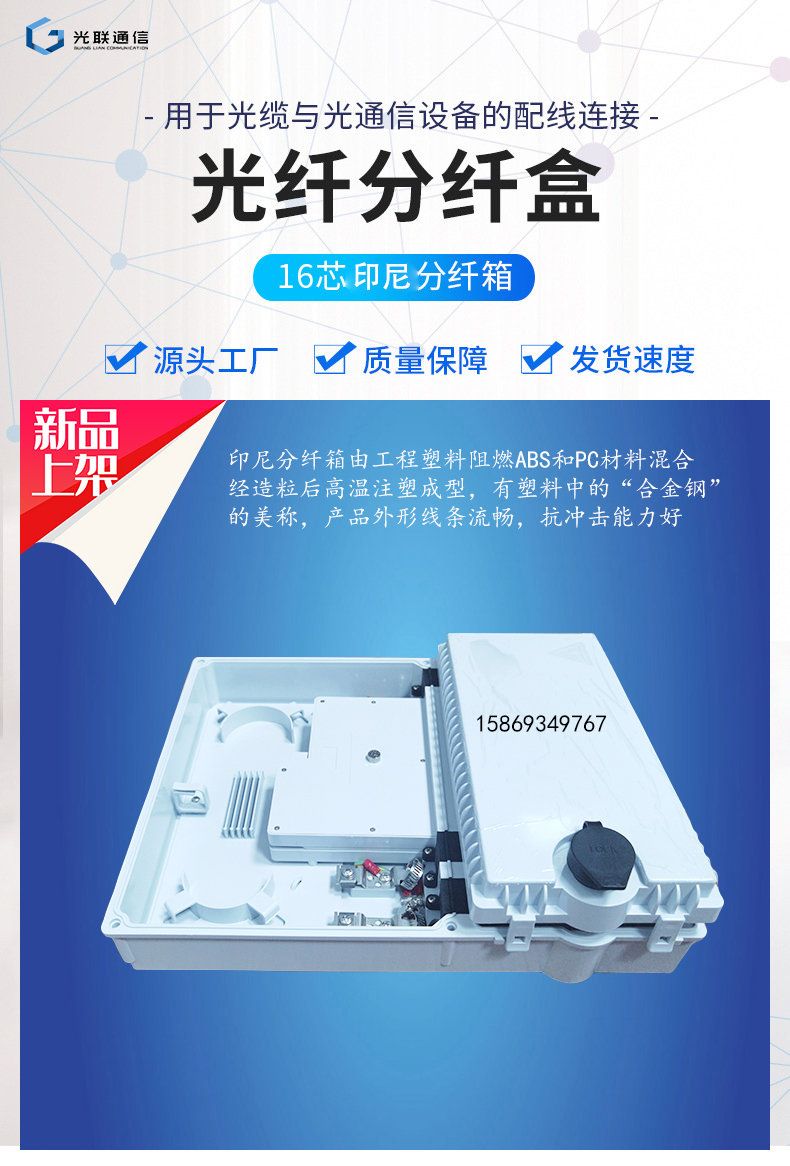

1、印尼分纖箱由工程塑料阻燃ABS和PC材料混合經造粒后高溫注塑成型，有塑料中的“合金鋼”的美稱，產品外形線條流暢，抗沖擊能力好；
2、為多用途配線設備，能當光分線箱或當光分路器箱使用，操作靈活方便；
3、采用特制螺釘鎖緊設計，箱蓋開閉靈活，安全可靠防護性能良好；
4、采用獨特的活動鉸鏈結構設計，如果需要，施工時可將箱蓋卸下、裝上以方便于熔接配線作；
5、內部配線盤采用翻板式結構，能高密度的配置端口和分光設施；
6、環境條件：①工作溫度：-40℃— 60℃；②相對濕度：≤93%（ 40℃）；③大氣壓力：62KPa—101KPa（近似海拔0—5000米）
7、插入損耗：≤0.35dB
8、回波損耗：≥50 dB
9、插拔耐久性能：＞1000次
10、絕緣電阻：≥1000MΩ/500V（DC）
11、耐壓：＞3000V(DC）/1min不擊穿，無非弧。

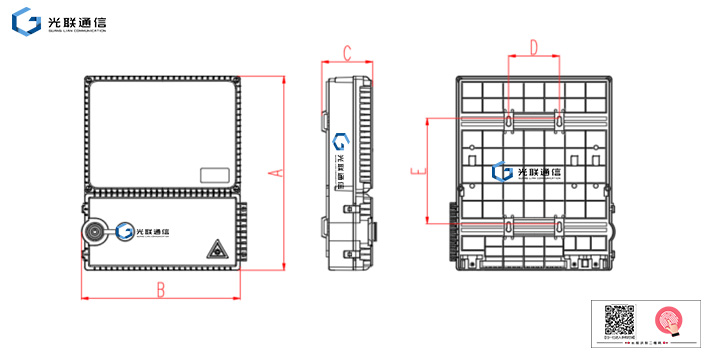

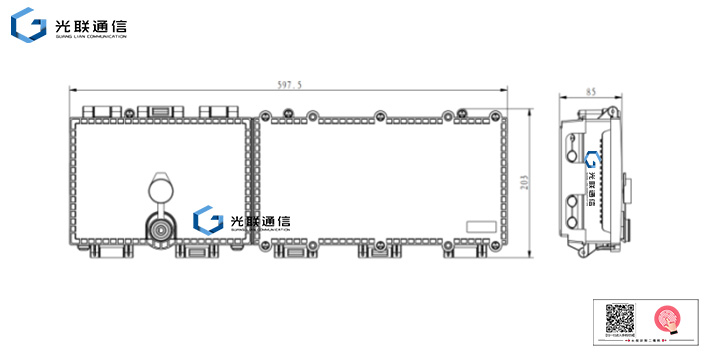

產品尺寸示意圖

三、安裝，使用及維護

1、將箱體打開，從附件中取出塑料膨脹螺釘4套，在指定位置打好墻孔，放入螺栓，把4個螺釘分別擰入塑料膨脹內并擰緊就可，后再把箱體掛入到擰好的螺釘上；安裝孔距：本箱體采用4點式固定方式，上方2點，下方2點，安裝簡單方便，上下之間直線間距為157mm，左右之間水平間距為81.5mm；

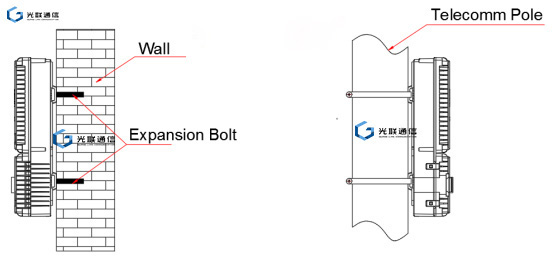

箱體也可實行抱桿及壁掛安裝，如下圖所示：

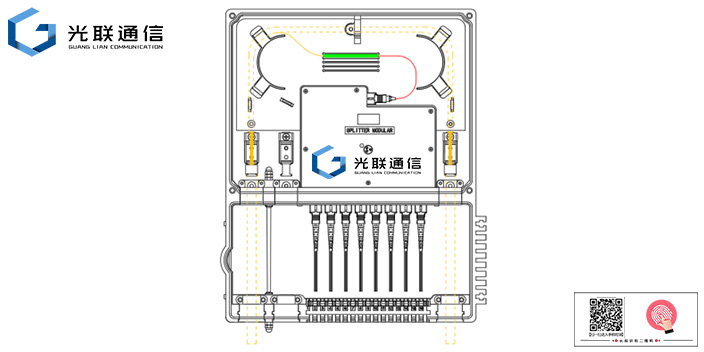

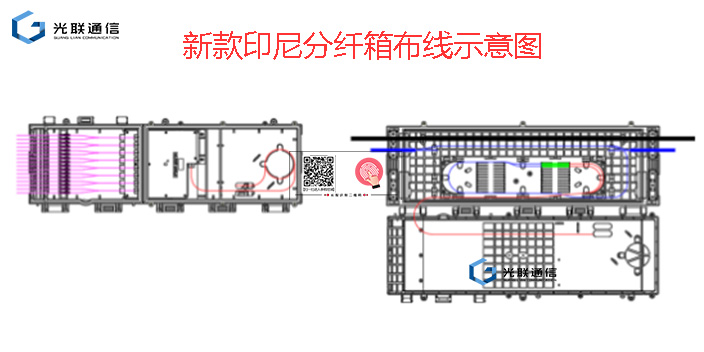

2、線纜布放，如下圖所示

①、尾纖與室外光纜開剝50mm左右后熱熔接，如需尾纖有一定的余長，則多余的
尾纖可以盤在翻
②、將熱熔接后的熱熔管卡入在翻板反面的熔接卡槽位上；
③、將室外光纜加強芯固定在盒底加強芯固定位上，同時將防水鎖頭鎖緊；
④、將適配器放在中間翻板適配器卡位上，尾纖熔接室外光纜后，插頭插到適配
器內；
⑤、用戶皮線光纜采用快速連接器連接時，拉出皮線光纜黑色進纜堵頭，把皮線
光纜穿入箱體，箱內皮線光纜預留一定長度盤在翻板盤內，后把皮線光纜再卡入
回黑色進纜堵頭橢圓形孔槽內，再把黑色進纜堵頭裝入出線孔內，再裝上快速連
接頭就可；要使用時把快速連接頭插到相應適配器的另一端內。
⑥、未布纜的出纜孔用出線孔堵頭封住，防止灰塵進入盒體；
3、使用方式
①、當成分線箱使用：在不用分光方式工作時，采用24　只SC的適配器作為連接
器使用，輸入輸出光纜每邊成端24　個SC插頭完成光路連通和分配工作；
②、當成光分路器箱使用：當需要使用微形模塊式光分路器時，可將1分8或1
分16的光分路器放于翻板或盒體的適當?shù)奈恢锰幑潭ǎ?就可作為光分路器箱來使用；
3、設備安裝后，應保持其干燥、清潔，并避免高溫。
四、包裝與標志
FDB-16型光纖配線箱裝配完畢后套上專用塑料袋，注意合蓋前要放附件，附件包括4套安裝用的螺釘及塑料膨脹螺栓（抱箍視具體情況定配）、蝶形光纜固定卡套、熔接保護套管、保護管、扎帶、標識字等。再用小紙箱包裝（每個紙箱為1個），后幾個一組再用大紙箱包裝，包裝表面印有產品名稱、型號規格、數量、重量、容量和出廠日期，并刷有“向上” “防潮”等字樣。
五、運輸與貯存
帶有包裝的產品，應貯存在環境溫度5℃-35℃，相對濕度小于80%，無酸性、無堿性及其它有害氣體的庫房內，貯藏期不得超過六個月。存放架離地面垂直距離不得小于300mm，存放產品距墻不得小于400mm。在運
輸過程中，仍需防止雨雪直接淋襲
